Операционные усилители




Схема дифференцирования


Поменяв местами резистор и конденсатор в схеме интегратора на рис. 2, получим дифференциатор (рис. 5). Применение первого закона Кирхгофа для инвертирующего входа ОУ в этом случае дает следующее соотношение:

C(dUвх/dt) + Uвых/R = 0,

    или

Uвых = – RC(dUвх/dt).

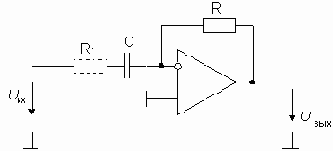

Схема дифференциатора
