Измерительный усилитель на трех ОУ


Улучшить характеристики рассмотренной схемы измерительного усилителя можно, включив между источником сигнала и каждым из входов неинвертирующий повторитель. Эти повторители будут служить буферами, в результате чего входное сопротивление измерительного усилителя повысится, а влияние выходного сопротивления источников сигнала на дифференциальный коэффициент усиления и КОСС практически будет устранено. Недостатком такого решения является то, что здесь потребуется большой КОСС и в повторителях и в выходном ОУ. Лучшими характеристиками обладает схема, приведенная на рис. 23, и принятая в качестве стандартной схемы измерительного усилителя.

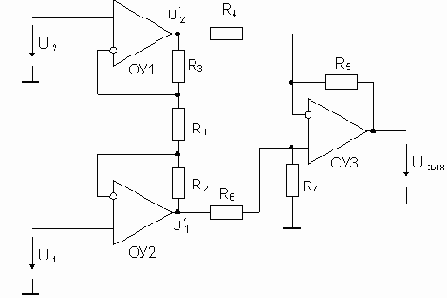

Схема измерительного усилителя на трех ОУ
